  • 특징

    • - 지열/폐열/냉각탑/미활용에너지 등과 연계하여 사용
    • - 냉/난방 모드가 가능하며, 다양한 용량 라인업 (69~460RT)
    • - 무급유 압축기를 적용하여 유지보수가 용이하며 탁월한 효율성과 저소음/저진동 실현
    • - 부분부하 효율 최적화 설계, 에너지 절감에 탁월한 제품

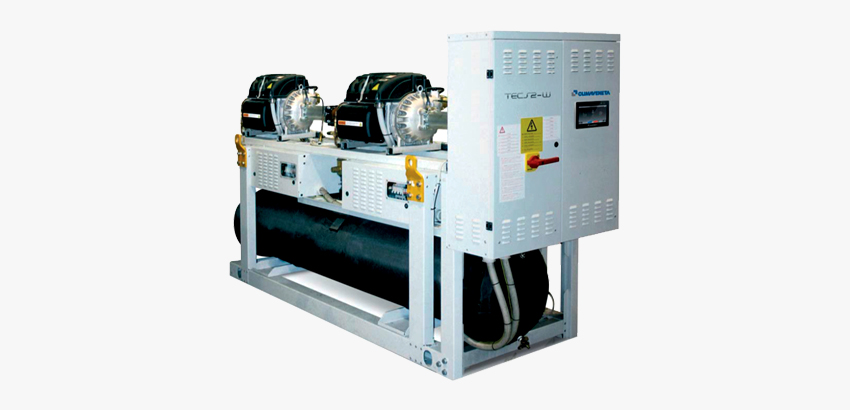

  • 수냉식 무급유 칠러/히트펌프 적용

    • 무급유 압축기 적용
      - 오일교체가 없어 유지관리 비용이 매우 낮아짐
      - 부분부하 효율이 매우 우수함
      - 저소음 운전 가응
    • 만액식 열교환기(증발기) 적용
      - 만액식 증발기를 적용하여 효율 향상
      - 부하변동이 심한 장소에 적용 용이
    • 전자식 팽창밸브 적용
      - 전자식 팽창밸으에 의한 정밀한 유량 제어
      - 과열도제어가 정확하여 최대의 증발효과 실현
      - 응답 특성이 빠름
    • 인버터 내장 EC FAN 적용
      - 인버터 내장 고효율 EC FAN 모터 적용
      - 낮은 FAN 기동 전류 및 저소음
      - 표준 FAN 대비 약 42% 에너지 절감
  • 저소음, 저진동 운전 가능
  • 만액식 증발기를 적용하여 효율 향상
  • 부하변동이 심한 장소에 적용 용이
  • R-134a 무급유 압축기 적용
  • 중량/외형 최소화

항목 무급유 수냉식 칠러
모델명 TECS2-W / HC / H
0251 0311 0351 0411 0512 0612 0712 0812 0913 1053 1213 1414 1614
호칭용량(USRT) 69 83 102 115 141 167 204 231 251 297 345 400 460
냉방 능력(kW) 241 293 359 405 497 588 716 811 881 1045 1213 1405 1618
소비전력(kW) 46 57 69.2 78.9 94.8 114 139 158 171 203 237 269 316
효율 5.24 5.14 5.19 5.13 5.24 5.16 5.15 5.13 5.15 5.15 5.12 5.22 5.12
난방 능력(kW) 267 326 408 465 551 654 814 931 979 1189 1393 1599 1858
소비전력(kW) 57.1 69.7 88.9 102 117 139 179 204 209 261 306 347 408
효율 4.68 4.68 4.59 4.56 4.71 4.71 4.55 4.56 4.68 4.56 4.55 4.61 4.55
전원사항 380V/3Ph/60Hz
압축기 형식 OIL FREE CENTRIFUGAL
수량 1 1 1 1 2 2 2 2 3 3 3 4 4
냉매 R134a
증발기
(LOAD)		 TYPE FLOODED
접속관경 (A) 100 100 125 125 125 125 150 150 150 200 200 200 200
수량 1 1 1 1 1 1 1 1 1 1 1 1 1
순환수량(m3/h) 41.5 50.5 61.8 69.7 85.6 101 123 140 152 180 209 242 279
압력강하(kPa) 35.7 38.6 36.7 28.6 38 42.8 32.5 28.6 36.6 33 27.9 35.1 27.2
응축기
(SOURCE)		 TYPE SHELL & TUBE
접속관경 (A) 80 80 80 100 100 125 125 150 150 150 150 200 200
수량 1 1 1 1 1 1 1 1 1 1 1 1 1
순환수량(m3/h) 49.2 60.1 73.4 83.0 102.0 120 147 166 180 214 249 287 332
압력강하(kPa) 25.4 38.5 46 37.1 24.2 38 45 39.2 21.5 34.4 39.6 49.5 38.5
외형 폭(mm) 950 950 950 950 1300 1300 1300 1300 1300 1300 1300 1300 1300
높이(mm) 1900 1900 1900 1800 1800 1800 1800 1800 1800 1800 1800 1990 1990
길이(mm) 2990 2990 2990 2990 3490 3490 3490 3490 4990 4990 4990 5450 5450
무게 kg 1485 1485 1640 1810 2715 2695 3095 3245 3815 4500 4910 5400 6130
  • 주)
  • 1. 본 사양은 냉방시 열원 30/35℃, 부하 12/7℃ 기준이며, 난방시 열원 10/7℃ 부하 40/45℃ 기준
    2. 규격 및 사양은 제품의 성능 개선을 위해 사전 예고 없이 변경될 수 있음.
