  • 특징

    • - 기존 보일러를 완벽히 대체하기 위해 설계된 제품
      - 획기적인 열원수 운전영역과 급탕 출수온도(최고 78℃)
      - 기존에 설치된 냉각탑, 지열시스템, 공기열원 히트펌프 등 어떠한 열원설비와 연계하여 최고의 성능을 발휘
      - 고온수가 필요한 세척공정, 식당, 스파, 사우나 등 다양한 현장에 적용가능

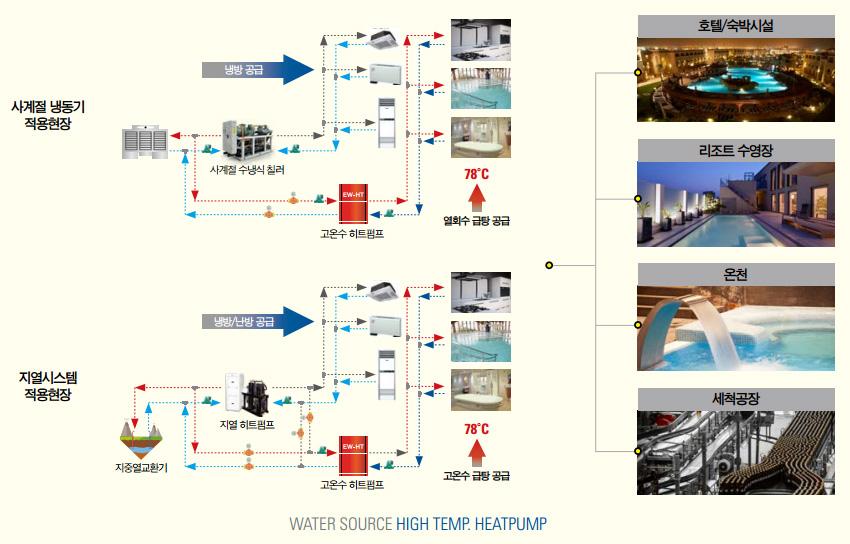

  • 고온수 히트펌프 적용

    • 획기적인 운전영역
      - 최고 출수온도 78℃, 보일러 완벽 대체 가능
      - 열원수 온도 7~40℃, 어떠한 조건에서도 운전가능
      - 고온수 전용 스크롤 압축기 적용
      - 단일 유닛 최대 80USRT 까지 라인업
      - 고온수 생산에 유리한 R-134a 냉매 사용

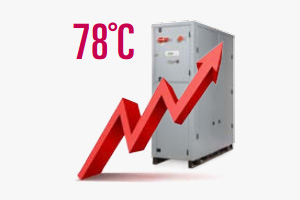

    • 최고 78℃생산 및 고효율
      - 78℃ 생산 시 최고 COP 4.1
        65℃ 생산 시 최고 COP 6.0
      - 중온수 및 고온수 모두 생산 가능하여 어떠한 현장에도 설치가능
    • 폐열 회수 최적화 유닛
      - 냉각탑/목욕탕/온천/지열 등 폐열 회수 최적
      - 폐열수 최고 40℃ 까지 열원으로 가능
      - 기존 열원 설비와 연계하여 고온수 생산가능
    • 듀얼 냉매회로, 듀얼 판형열교환기 채택
      - 2 Cycle 듀얼 냉매회로 채택으로 50% 부분부하 운전 가능
      - 듀얼 열교환기 적용으로 50%, 100% 운전에도 안정적인 고온수 생산 가능

EW-HT/20~80RT

모델명 EW-HT
0152 0182 0202 0262 0302 0412 0512 0612
호칭용량(Mcal/h) 82 92 108 131 162 210 262 324
온수 능력(kW) 70.2 79.3 92.5 113.0 139.0 181.0 225.0 279.0
소비전력(kW) 17.0 18.9 22.0 27.9 34.3 43.8 55.1 67.6
효율 4.13 4.20 4.20 4.05 4.05 4.13 4.08 4.13
전원사양 380V/3Ph/60Hz
압축기 형식 SCROLL
수량 2 2 2 2 2 2 2 2
냉매 R-134a
열교환기
(LOAD)
TYPE PHE Dual
접속관경(A) 50 50 50 50 50 50 65 65
수량 1 1 1 1 1 1 1 1
순환유량(㎥/h) 8 9 10 12 15 20 25 31
압력강화(kPa) 24 25 24 24 20 20 20 20
열교환기
(SOURCE)
TYPE PHE Dual
접속관경(A) 50 50 50 50 50 50 65 65
수량 1 1 1 1 1 1 1 1
순환유량(㎥/h) 9 11 13 15 19 24 30 38
압력강화(kPa) 45 47 52 54 50 50 38 38
외형 폭(mm) 1,225 1,225 1,225 1,225 1,225 1,225 1,225 1,225
높이(mm) 877 877 877 877 877 877 877 877
길이(mm) 1,496 1,496 1,496 1,496 1,496 1,496 1,496 1,496
무게 kg 365 375 385 405 420 595 660 720
  • 주)
  • 1. 본 사양은 열원 45/40℃, 부하 70/78℃ 기준임.
    2. 규격 및 사양은 제품의 성능 개선을 위해 사전 예고 없이 변경될 수 있음.


주요 온도별 성능

구분 LOAD Water (in/out) 70/78
구분 0152 0182 0202 0262 0302 0412 0512 0612
Source water
(in/out)
45/40℃ 온수능력 kW 70.20 79.30 92.50 113.00 139.00 181.00 225.00 279.00
소비전력 kW 17.00 18.90 22.00 27.90 34.20 43.70 55.10 67.60
열원능력 kW 54.20 61.50 71.80 86.80 107.00 140.00 173.00 215.00
효율 kW 4.13 4.20 4.320 4.05 4.06 4.14 4.08 4.13
40/35℃ 온수능력 kW 64.40 71.50 83.40 102.00 123.00 160.00 199.00 247.00
소비전력 kW 17.00 18.90 22.10 28.00 33.80 43.50 54.90 67.40
열원능력 kW 47.40 53.70 62.60 75.70 91.20 119.00 147.00 184.00
효율 kW 3.73 3.78 3.77 3.64 3.64 3.68 3.62 3.66
35/30℃ 온수능력 kW 56.90 64.20 74.80 91.90 109.00 142.00 176.00 219.00
소비전력 kW 17.00

18.90

22.10 28.00 33.60 43.50 54.90 67.30
열원능력 kW 40.90 46.40 54.00 65.60 77.40 101.00 124.00 156.00
효율 kW 3.35 3.40 3.38 3.28 3.24 3.26 3.21 3.25
구분 LOAD Water (in/out) 60/65
Source water
(in/out)
45/40℃ 온수능력 kW 72.10 81.50 94.90 116.00 151.00 195.00 242.00 300.00
소비전력 kW 12.70 14.10 16.50 20.90 26.90 32.50 41.10 50.30
열원능력 kW 60.20 69.20 79.40 96.40 126.00 164.00 203.00 253.00
효율 kW 5.68 5.78 5.75 5.55 5.61 6.00 5.89 5.96
40/35℃ 온수능력 kW 66.40 75.00 87.50 107.00 133.00 172.00 213.00 265.00
소비전력 kW 12.90 14.40 16.80 21.20 26.40 32.10 40.50 49.60
열원능력 kW 54330 61.50 71.70 87.10 108.00 142.00 175.00 218.00
효율 kW 5.15 5.21 5.21 5.05 5.04 5.36 5.26 5.34
35/30℃ 온수능력 kW 60.50 68.30 79.80 97.70 118.00 151.00 187.00 233.00
소비전력 kW 13.00 14.50 16.90 21.40 26.00 31.90 40.20 49.20
열원능력 kW 48.30 54.70 63.90 77.60 96.60 121.00

149.00

187.00
효율 kW 4.65 4.71 4.72 4.57 4.54 4.73 4.65 4.74
